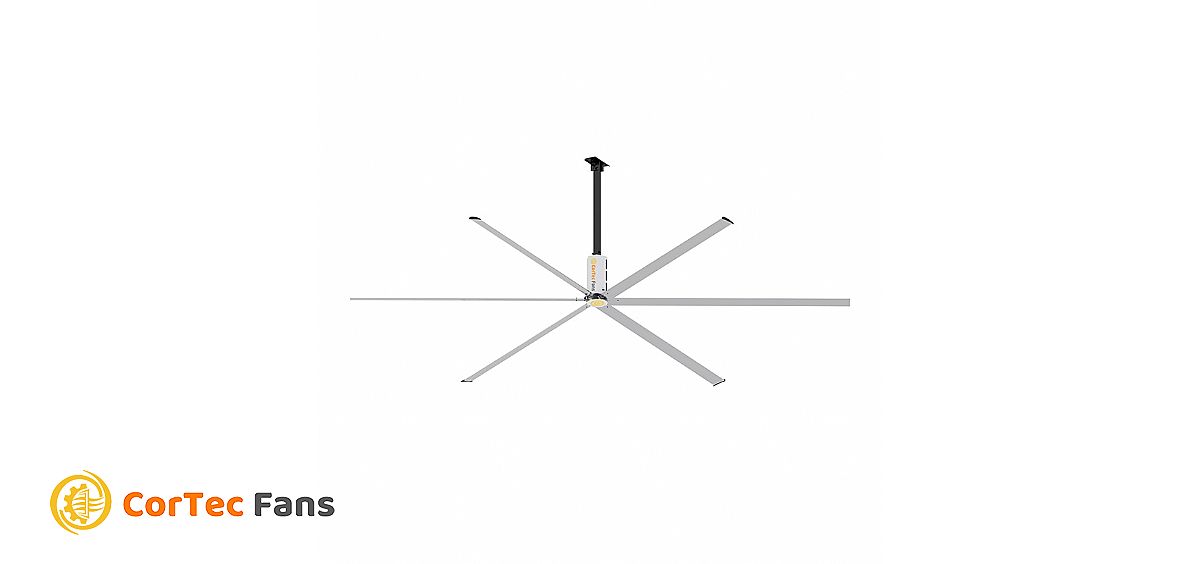

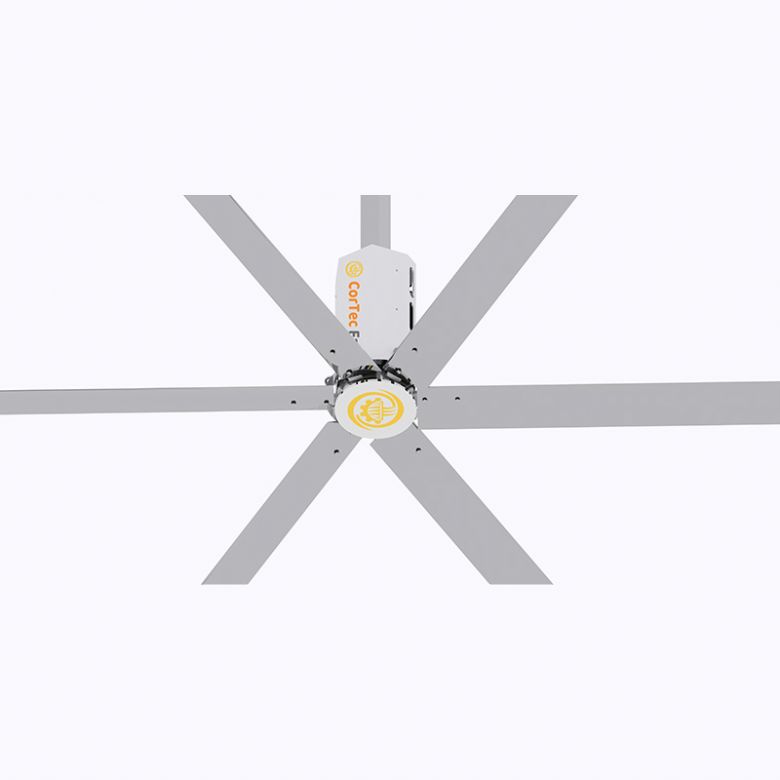

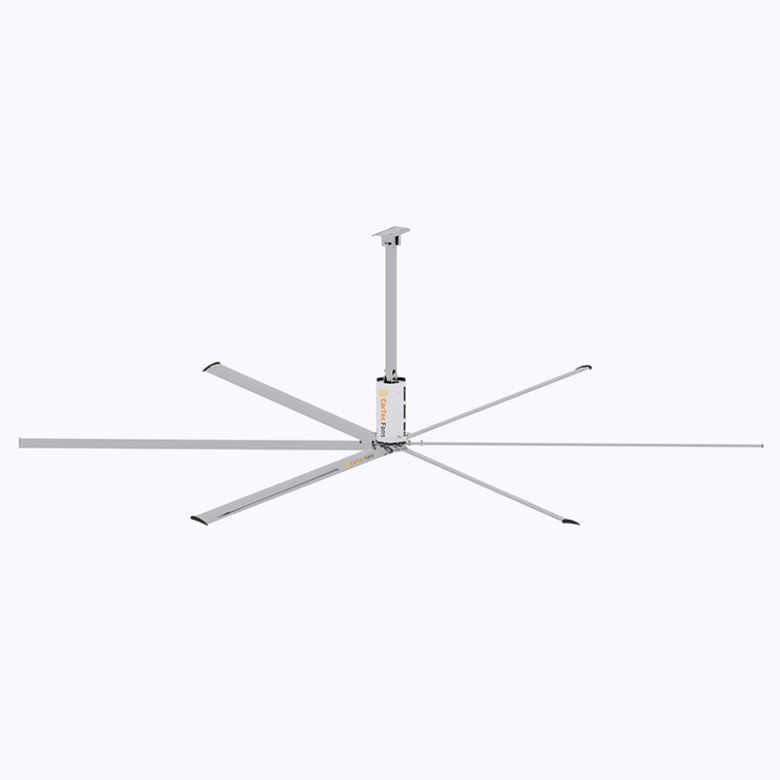

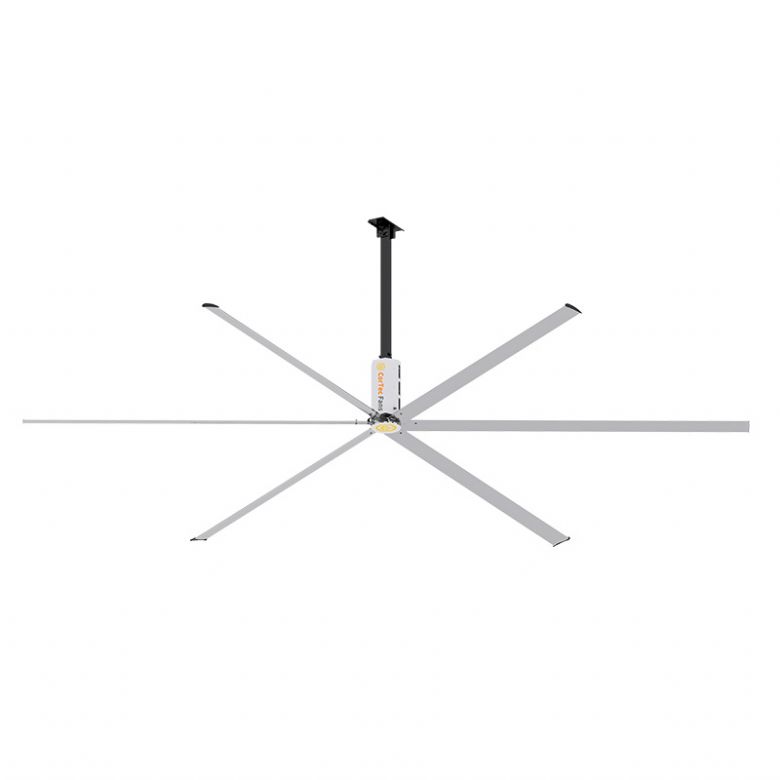

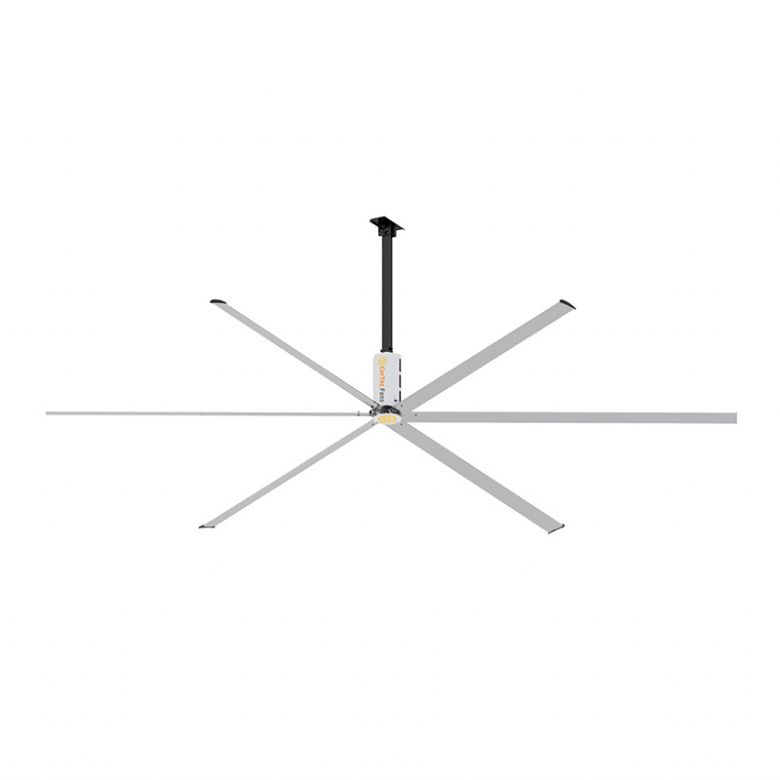

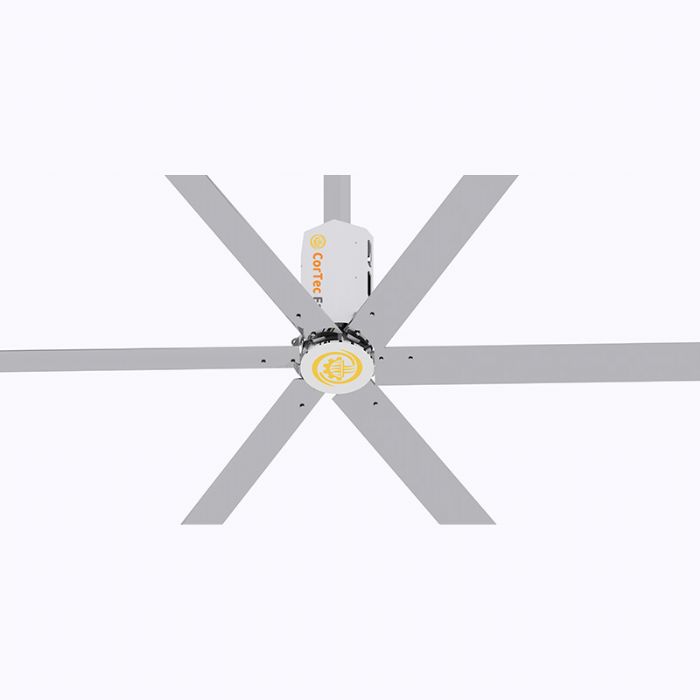

CorTec OdinシリーズHVLSファンは、ギア駆動式のABMモーターを搭載した従来型のHVLSファンであり、オイル潤滑の代わりにグリース潤滑を採用しています。本シリーズは、より快適な冷却気流、高い風量能力、革新的な安全技術と用途、そしてより強力で安定性が高く静音性に優れたカスタマイズされたパワートレインを実現しています。
技術パラメーター
商品説明

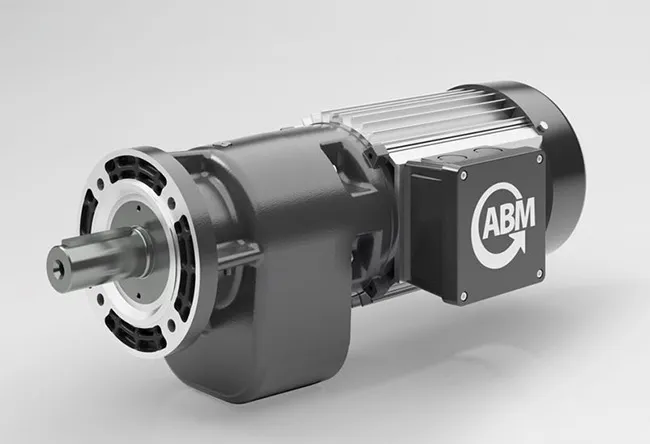

モーター モーターはドイツから輸入されたIE2省エネ高効率モーターで、モーターの中心軸は42CrMo材、出力軸径は35mm、ダブルオイルシール、低圧鋳造アルミニウム製です。減速機内部には特殊性能潤滑油が使用されており、長寿命で生涯メンテナンスフリーです。 コントローラ CorTec制御ボックスは、Danfoss製周波数変換器とSchneider製電気機器を採用し、無線干渉抑制機能と制動機能を備えています。さらに、地絡、過熱、過電流、低電圧、過電圧、短絡、相欠相などの複数の警報保護機能を搭載しています。ボックス本体の外側には透明な観察窓があり、動作状態をリアルタイムで確認できます。ボックス前面には、動作表示灯、無段階速度調整ノブ、3段階速度スイッチが装備されています。 概要 CorTecは、ブレード要素運動量理論に基づき、ファンブレードの最適な曲線と角度を特定するために、幾度も設計を繰り返しました。実際の外観をご覧になりたい場合は、直接お問い合わせください（実際の寸法は機密情報であり、特許を取得済みです）。 CorTec社はANSYS FLUENTシミュレーションを用いて数十種類の異なる空力設計を比較し、同等の電力条件下で最大の気流を生み出す形状を特定しました。以下の画像は2つの異なるファンブレードの形状を示していますが、それぞれの回転によって生成される風速ヒートマップは大きく異なっています。具体的には、左側の気流量は右側の気流量よりも5.7%大きくなっています。 構造 CorTecファンブレードの内部構造は特別な設計になっています。 ビーム接続部 CorTec独自の設計、厚さ8mmのプレート、特殊な曲げ加工、ロボット溶接技術により、ファンの安全性を完全に確保し、事故の発生を防ぎます。 CorTecは、VIP顧客や大規模プロジェクト向けに、風の流れのシミュレーション（CFD）を提供しています。そのためには、プロジェクトの3D図面をご提供いただく必要があります。当社のエンジニアが、プロジェクトに最適な換気効果を経済的に実現するために、適切なサイズのファンを選定し、必要なファンの数を算出します。
2つの連結した補強リブと4つの連結していない補強リブがあり、ファンブレードを軽量化し、破損に対する耐性を高めています。
ファンブレードをプラグインに接続し、ナットでファンブレードとプラグインを締め付けると、2つの「E字型」の補強リブに一定の変形能力があります。ファンブレードが上から下へ締め付けられる力が加わると、補強リブがわずかに曲がり、プラグインとファンブレードの密着性を確保するだけでなく、ファンブレードの構造強度も確保します。
設置図面

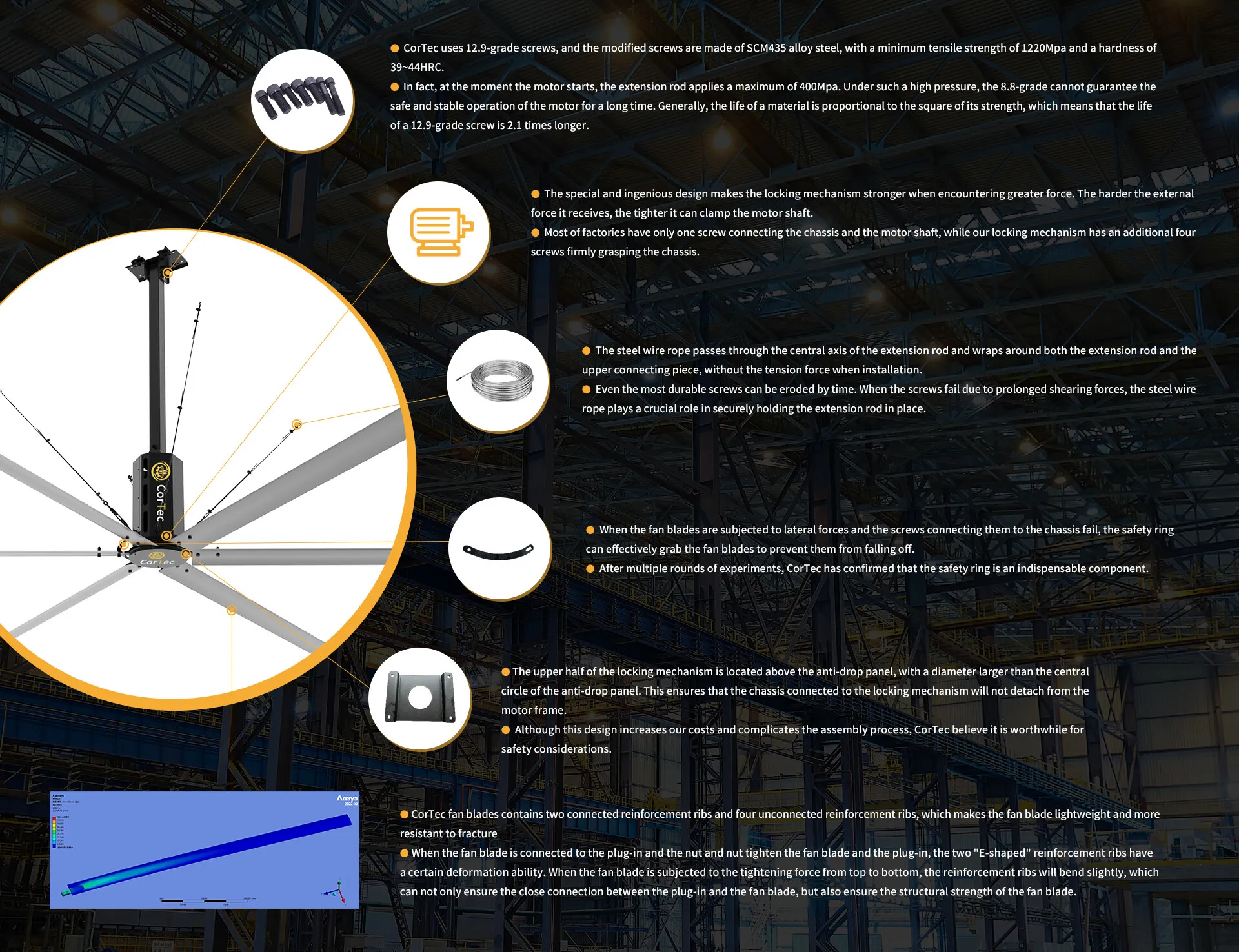

ファン安全構造
